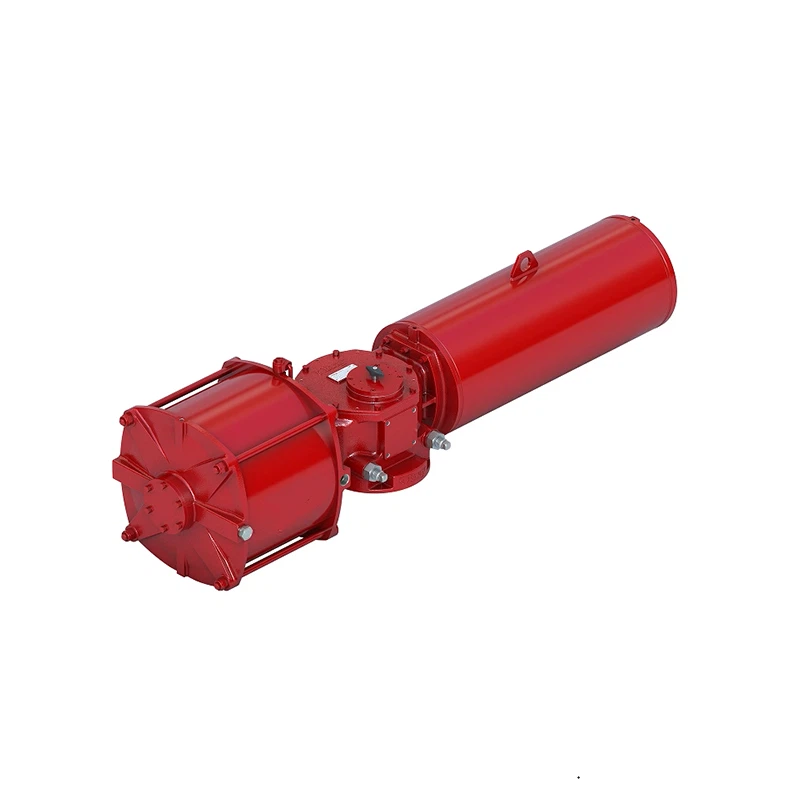

Пневматичният задвижващ механизъм Scotch Yoke е високоефективно устройство, предназначено за прецизен и ефективен контрол на клапаните в различни индустриални приложения. Използвайки отличителен механизъм за иго и бутало, той превръща линейната сила на сгъстения въздух в ротационно движение, което го прави особено ефективен за клапаните на четвърт завой, като клапани с топка и пеперуди.
Пневматичният задвижващ механизъм Scotch Yoke служи като ефективен механизъм за шофиране на клапана щателно проектиран за прецизно регулиране на операциите за превключване и прекъсване на клапана. Използвайки усъвършенстван механизъм на иго и бутало, той превръща линейната сила, генерирана от сгъстен въздух, в стабилно въртящо се въртящо движение. Този дизайн е особено подходящ за клапани за четвърт завой, като клапани с топка и пеперуди.
Изходният въртящ момент: 250000n.m
Начин на действие: единична актьорска дейност, двойно действие
Тип мощност: пневматичен, хидравличен
Ръчен тип: Винтово ръчно колело, предавка, хидравлично ръководство
Местоположение на повредата: FC, FO, FL
Температура на околната среда: нормална температура, ниска температура, висока температура
Аксесоари: соленоиден клапан, ограничен превключвател, електрически позиционер, задържащ клапан
Тип на клапана: Клап на топката, пеперуда и друг въртящ се клапан
Единичният актьорски шотландски иго пневматичен задвижващ механизъм е неговият интегриран механизъм за възвръщаемост на пролетта, който осигурява операция за безопасност на неуспех. В случай на повреда на захранването на въздуха, задвижването автоматично връща клапана в позицията си по подразбиране, като по този начин повишава надеждността на безопасността и експлоатацията.
Съответстващ на индустриалните стандарти - предназначен да отговаря на стандартите ISO5211, нашият единствен актьорски шотландски иго пневматичен задвижващ механизъм е надежден и ефективен избор за вашата система на клапаните.
Високо изход на въртящия момент-способен до 250, 000 nm (184, 000 крак) въртящ момент, нашият задвижващ механизъм може да се справи дори с най-взискателните приложения с лекота.
Повишена производителност - Нашият дизайн на вилицата за смяна намалява страничните натоварвания за по -плавна работа и подобрена производителност. Плюс това, модулната му структура позволява по -лесна поддръжка и взаимозаменяемост на части.
Изграден да продължи-с цилиндров модул, включващ вграден водещ пръч, нашият задвижващ механизъм предотвратява износване на бутални уплътнения и гарантира дълготраен и стабилен изход. Безмаслени смазани лагери също осигуряват трайни и постоянни показатели.
Универсални опции - Изберете от ръчни механизми за експлоатация като ръчни колела, предаване на предавка или хидравлика. Ние предлагаме симетрични или наклонени вилици за смяна за персонализиране, за да отговарят на вашите нужди.
Операция за безопасност на неуспех-Лесно превключете между режимите на Open-Open Open или Fail-Close, като промените посоката на цилиндъра и пружинния модул. Ефективни и удобни за регулиране на приложенията.
Дизайнерски параметри
Обхват на въртящия момент:
-Двойно действие: 250, 00 onm (184 000 ft lbs)
-Едно действие: Пневматично 250, 000 nm (184 000 ft lbs)
Пролет 110, 000 nm (81000 фута фунта)
Налягане на подаване на въздух
3.5 ~ 7bar (51 ~ 101psi)
Въздух, азот или други чисти газове
Температурен диапазон
Нормална температура: -29 степен ~ 80c (-20 градус f ~ 176 градуса f)
Ниска температура: -40 степен ~ 80 градуса (-40 степен f ~ 176 градуса f)
Ултра ниска температура: -60 степен -80 степен (-76 степен f ~ 176 градуса f)
Висока температура: -29 степен -160 степен (-20 степен f ~ 320 градуса f)
Регулируем удар (0-90 градус) ± 6 градуса, общ диапазон на инсулт: 80 ~ 100 градуса
